工作原理
YTTAS增强型静止无功发生器（英文Advanced Static Var Generator，简称ASVG）是一款动态无功补偿装置，同时具备谐波电流治理的功能。ASVG基于电压型逆变器原理，以双数字信号处理器（DSP）为核心，通过IGBT功率转换器来控制交流电压大小和相位，以达到无功补偿和谐波治理的目的。
产品特点
■ 无功补偿能力：可补偿容性感型负载达到0.99
■ 谐波补偿能力：支持低次（3、5、7、11次）谐波补偿
■ 响应时间：动态响应时间<100μs，完全响应时间<15ms
■ 有效避免谐振：可控电源型装置，有效避免谐振现象
■ 动态无功补偿：可动态双向无级调节，有效避免过补和欠补
■ 智能算法：控制系统根据输入信号自动调整控制参数。
■ 温度保护：完备的温度保护系统，避免因过热而引起的装置故障。
■ 散热技术：超热导管散热技术，导热性能高。
■ 有源箝位技术：有源箝位电箝住IGBT的集电极电位，使其关断时产生的电压尖峰不要太高或太陡，提高IGBT的可靠性。
■ 拔插式模块化设计：模块可独立运行，也可在线扩容，安装施工简单，运行维护方便。
使用环境
环境温度：-10℃～+55℃
存储温度：-40℃～＋60℃
相对湿度：≤95%（无凝露）
海拔高度≤1500m

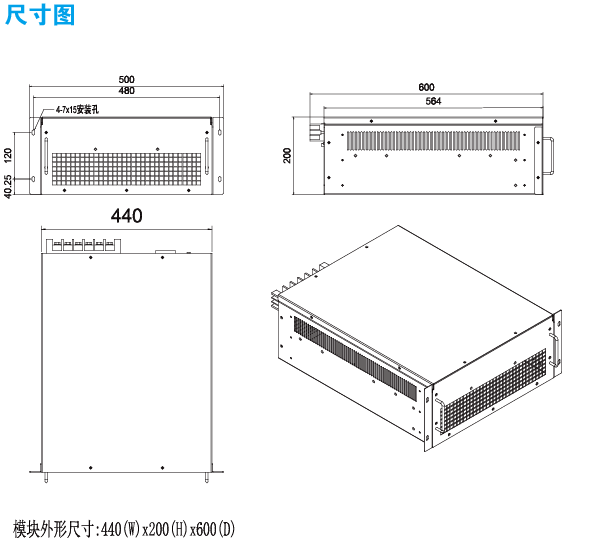

单体模块规格
30kvar、50kvar、75kvar、100kvar
电压等级
400V、690V
